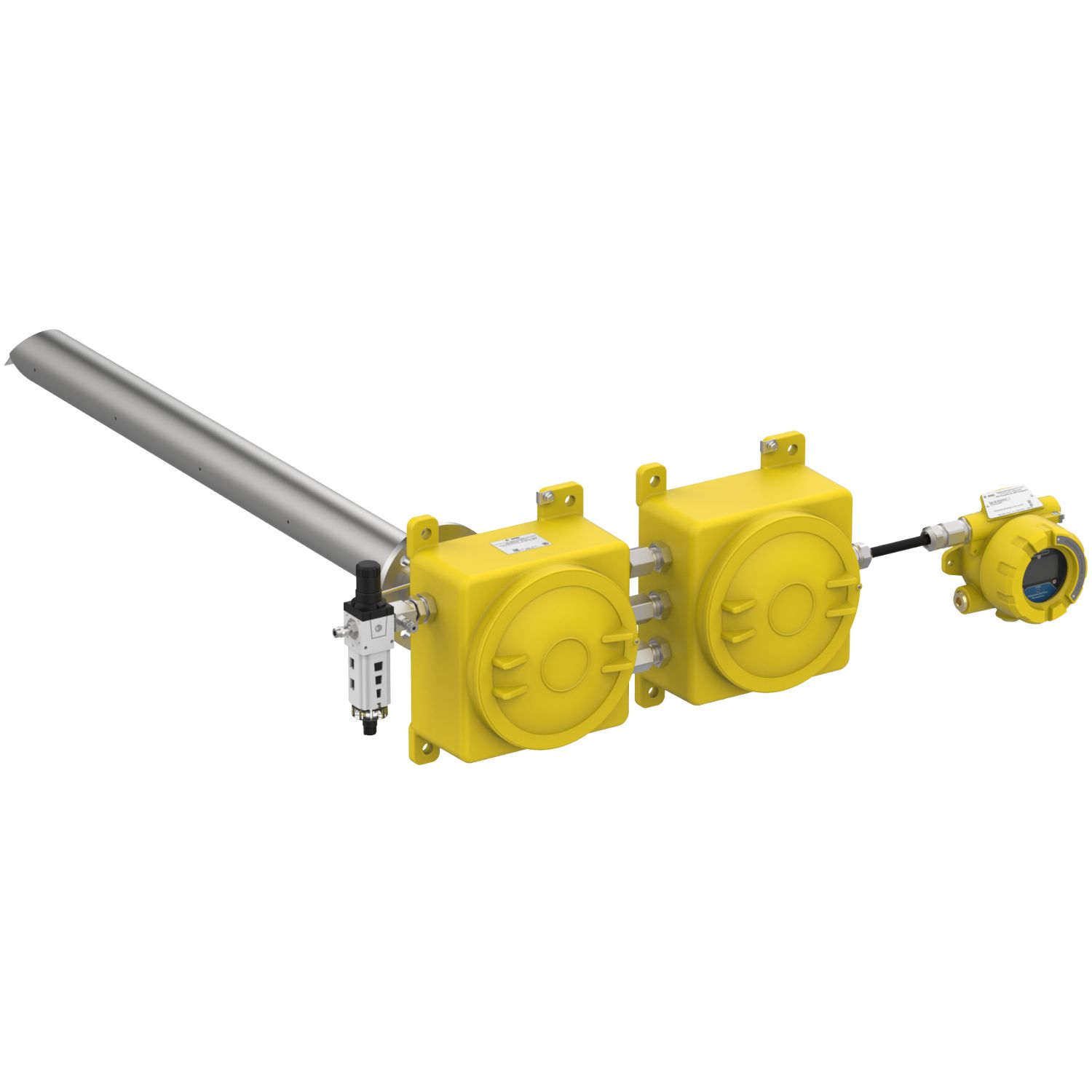

ЭРИС Оксициркон

наведите указатель мыши на изображение, чтобы увеличить масштаб

Газоанализаторы предназначены для измерения объемной доли кислорода (О2), монооксида углерода (СОе), метана (СН4) и диоксида азота (NO2), а также для выдачи сигнализации при достижении установленных пороговых значений содержания кислорода.

Эти устройства применяются для оптимизации режимов горения на предприятиях теплоэнергетики, нефтепереработки, металлургии, машиностроения и в других отраслях промышленности, где используется газообразное, жидкое и твердое топливо.

Газоанализатор представляет собой стационарное, автоматическое устройство, предназначенное для измерения объемной доли кислорода (О2), монооксида углерода (СОе), метана (СН4) и диоксида азота (NO2). Он также выдает сигнализацию при достижении установленных пороговых значений в зонах классов 1, 2, где возможно образование взрывоопасных смесей подгрупп IIA, IIB+H2, IIIA, IIIB+H2, при температурных классах T3 (в соответствии с ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010).

Тип газоанализатора – стационарный, автоматический. Метод пробоотбора может быть диффузионным или принудительным, а режим работы – непрерывным.

Используемые сенсоры в газоанализаторе включают:

  • Электрохимический метод с использованием чувствительного элемента на основе диоксида циркония (ZrO2) для измерения объемной доли кислорода;
  • Полупроводниковый метод для измерения объемной доли монооксида углерода и диоксида азота;
  • Термокаталитический метод для измерения объемной доли метана.

Конструктивно газоанализаторы включают блок питания и обработки (БПО), измерительную ячейку и зонду.

Основные функции газоанализатора включают:

  • Цифровую индикацию содержания определяемого компонента в режиме реального времени на ЖК-дисплее;
  • Световую сигнализацию при достижении содержания определяемого компонента установленных порогов срабатывания "ПОРОГ 1" и "ПОРОГ 2";
  • Индикацию неисправностей и ошибок работы;
  • Обмен данными с ПК через цифровой последовательный интерфейс RS-485 Modbus RTU;
  • Релейные выходы до 3 шт.


Метрологические характеристики

Определяемый компонент

Диапазон измерений объёмной доли определяемого

компонента

Пределы допускаемой основной погрешности

абсолютной

приведенной

относительной

Кислород

2)

от 0 до 2 %

от 0 до 5 %

от 0 до 10 %

от 0 до 25 %

-

±2 %

-

от 5 до 100 %

-

-

±2 %

Продукты

неполного

сгорания в

пересчете на

(СО)

0 – 500 млн -1

-

±5 %

-

0 – 1000 млн -1

-

±5 %

-

0 – 2000 млн -1

-

±5 %

-

0 – 1 %

-

±2 %

-

0 – 5 %

-

±2 %

-

Метан

(СН4)

0 – 2,2 %

-

±10 %

-

св. 2,2 – 4,4 %

-

-

-

Диоксид азота (NO2)

0 – 100 ppm

±10 ppm

-

-

Определяемые вещества, диапазоны измерений, пределы допускаемой основной погрешности

Цена единицы младшего разряда для канала кислорода, об.д.

0,01

Цена единицы младшего разряда для канала монооксида углерода и оксида азота, млн-1

1

Цена единицы младшего разряда для канала метана, об.д.

0,1

Условия эксплуатации

Температура окружающей среды, ºС

- температурное исполнение 1

- температурное исполнение 2

от минус 60 до плюс 65

от минус 60 до плюс 75

Максимальная температура анализируемого

газа, ºС (в зависимости от модификации

зонда)

450, 704, 1024, 1648

Атмосферное давление, кПа

от 70 до 130

Относительная влажность воздуха, %

от 10 до 95

(без конденсации влаги)

Характеристики конструкции

Маркировка взрывозащиты

1Еx db IIB+H2 T3 Gb Х / Еx tb IIIB+ H2 T195 Db Х

Степень защиты оболочки

IP66/IP67

IP66/IP68

Степень защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, класс

III

Габаритные размеры блока питания и обработки, мм, не более

306×221×175 (без зонда)

Масса, кг, не более

15 (без зонда)

Длина стандартного зонда, мм, не более

6101)

9101)

12201)

Масса стандартного зонда, кг, не более

2,51)

3,11)

4,51)

Давление анализируемого газа, мм Н2О

±150

Электротехнические характеристики

Напряжение питания переменного тока, В

Частота, Гц

от 187 до 253

от 49 до 51

Потребляемая мощность, ВА

100

Выходной сигнал:

- цифровой

- аналоговый токовый, мА

RS-485 Modbus RTU

от 0 до 5

от 4 до 20

Максимально коммутируемый ток реле, А

2

(30 В постоянного тока

или 250 В переменного тока)

Диапазоны установки порогов срабатывания сигнализации газоанализаторов должны быть:

- сигнализация «Порог 1», объемная доля, %

- сигнализация «Порог 2», объемная доля, %

от 0,3 до 15,0

от 0,5 до 21,0

Характеристики установления сигнала

Время установления выходного сигнала по уровню Т0,9, сек

10

Время прогрева газоанализатора, мин

30

Характеристики надежности

Средний срок службы, лет

212)3)

Назначенный срок службы, лет

212)3)4)

Наработка до отказа, ч

1100002)3)
