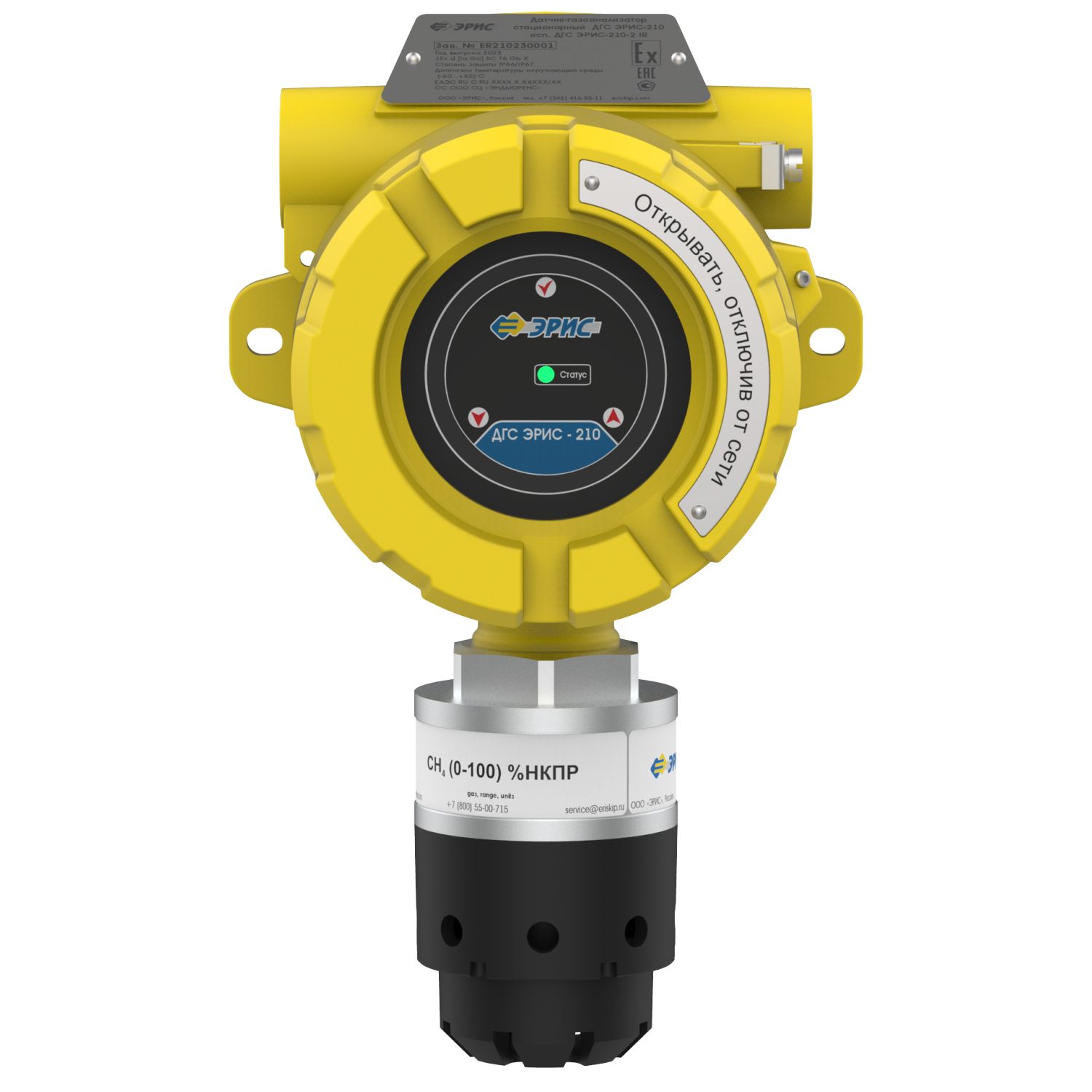

ДГС ЭРИС-210 газоанализатор стационарный

наведите указатель мыши на изображение, чтобы увеличить масштаб


Датчики-газоанализаторы ДГС ЭРИС-210 позволяет производить всесторонний мониторинг опасных концентраций горючих, токсичных газов и кислорода в потенциально опасных местах. Датчики могут монтироваться в помещениях и на открытых площадках, относящихся к зонам 1 и 2.

При использовании дополнительного комплекта для удаленного монтажа, сенсор может устанавливаться в труднодоступном месте на удалении от преобразователя ДГС ЭРИС-210.

Газоанализаторы ДГС ЭРИС-210 отличаются минимальным энергопотреблением, возможностью работы в экстремальных климатических условиях. Обслуживание прибора облегчают программные средства диагностики неисправностей, а также входящий в комплект магнитный ключ.

Преимущества газоанализатора:

  • Межповерочный интервал 3 года*
  • Гарантия 3 года*
  • Измерение паров нефтепродуктов (бензин, керосин, дизельное топливо и пр.)
  • Настройка и калибровка по месту эксплуатации, в том числе во взрывоопасной зоне, с помощью магнитного ключа либо ручного запросчика
  • Бесконтактная настройка через мобильное приложение посредством Bluetooth соединения (по заказу)
  • Постоянная самодиагностика
  • Яркая светодиодная индикация
  • Низкий уровень погрешности
  • Быстрое установление показаний (T0,9 < 5 секунд)
  • Различные типы применяемых сенсоров
  • Модификации с выносными высокотемпературными сенсорами (IR, CT)
  • Модификация с беспроводной передачей данных и автономным питанием
  • Исполнения в алюминиевом или стальном корпусе
  • Возможность работы как в составе систем, так и самостоятельно
  • Подходит для всех климатических зон России
  • Адаптивный подогрев измерительного элемента
  • Встроенная защита от ложных срабатываний и контроль загрязнения оптики
  • Защита от влияния пыли и воды
  • Удаленность от вторичного блока до 19 километров.
  • Наличие контактов заземления
  • Встроенное сертифицированное ПО с защитой уровня "C"

Основные технические характеристики:

Модификации
  • ДГС ЭРИС-210 IR (с инфракрасным оптическим сенсором)
  • ДГС ЭРИС-210 CT (с термокаталитическим сенсором)
  • ДГС ЭРИС-210 EC (с электрохимическим сенсором)
  • ДГС ЭРИС-210 FR (с инфракрасным оптическим сенсором на фреоны)
  • ДГС ЭРИС 210 IR (CH3COOH) (с инфракрасным оптическим сенсором на уксусную кислоту)
  • ДГС ЭРИС 210 CT (CH3COOH) (с термокаталитическим сенсором на уксусную кислоту)
Интерфейсы
  • аналоговый 4-20 мА
  • цифровой RS-485/Modbus
  • цифровой HART (опционально)
  • цифровой HART с локальным разъемом (опционально)
  • Bluetooth соединение для конфигурации прибора (опционально)
Реле (дискретные выходы)
3 реле (опционально):
Порог 1, Порог 2, Авария (220В, 2,5А)
Варианты исполнения корпуса
  • алюминий
  • нержавеющая сталь
Вид взрывозащиты 1 Ex d [ia] IIC T6 X
Защита от пыли и влаги не менее IP67
Номинальное время установления выходного сигнала по уровню Т0,9, сек
  • ДГС ЭРИС-210 IR: 5
  • ДГС ЭРИС-210 CT: 10
  • ДГС ЭРИС-210 EC: 45
  • ДГС ЭРИС-210 FR: 60
Предел времени прогрева газоанализатора, мин, не более
  • ДГС ЭРИС-210 IR: 2
  • ДГС ЭРИС-210 CT: 10
  • ДГС ЭРИС-210 EC: 10
  • ДГС ЭРИС-210 FR: 10
Номинальное напряжение питания, В 24
Диапазон входного электрического напряжения, В 12-36
Потребляемая мощность, в зависимости от режима, Вт, не более:
- включение
- прогрев
- режим измерения(для всех, кроме ДГС-210-3 и ДГС-230-3
- режим измерения для ДГС-210-3
- режим измерения для ДГС-230-3
- режим изменения, при активной сигнализации
- при активной функции обогрева сенсора, дополнительно

6,3
1,0
от 1 до 1,3
от 0,4 до 0,8
от 1 до 1,6
2,2
3
Средний срок службы, лет, не менее 12
Средняя наработка на отказ, ч
  • ДГС ЭРИС-210 IR / FR: 70000
  • ДГС ЭРИС-210 CT: 35000
  • ДГС ЭРИС-210 EC: 35000
Диапазон температуры окружающей и анализируемой сред, °С
  • ДГС ЭРИС-210 IR, FR, CT, EC:
    от минус 60 до плюс 65
  • ДГС ЭРИС-210 IR с выносным оптическим сенсором:
    от минус 60 до плюс 90
  • ДГС ЭРИС-210 CT с выносным термокаталитическим сенсором:
    от минус 60 до плюс 150
Относительная влажность, %, не более 98
Диапазон атмосферного давления, кПа от 84 до 106,7
Межповерочный интервал
  • ДГС ЭРИС-210 IR: 3 года
  • ДГС ЭРИС-210 CT: 1 год
  • ДГС ЭРИС-210 EC: 1 год
Гарантийный срок
  • ДГС ЭРИС-210 IR: 3 года
  • ДГС ЭРИС-210 CT: 1 год
  • ДГС ЭРИС-210 EC: 1 год
Основной комплект поставки
  • Газоанализатор ДГС ЭРИС-210
  • Магнитный ключ
  • Паспорт
  • Методика поверки
  • Руководство по эксплуатации
Дополнительное оборудование по заказу
  • Калибровочная насадка
  • Комплект для монтажа на трубу
  • Комплект для монтажа на воздуховод
  • Защитный козырек от солнца и осадков
  • Кабельный ввод
  • Заглушка кабельного ввода
  • Светозвуковой оповещатель (СЗО)
Нормированная погрешность по парам нефтепродуктов Есть
Перечень определяемых газов ДГС ЭРИС-210 IR/CT
  • Пары нефти и нефтепродуктов
  • Уксусная кислота (CH3COOH)
  • Метан (CH4)
  • Этан (C2H6)
  • Пропан (C3H8)
  • Бутан (C4H10)
  • Изобутан (и-C4H10)
  • Пентан (C5H12)
  • Циклопентан (C5H10)
  • Гексан (C6H14)
  • Циклогексан (C6H12)
  • Пропен (Пропилен) (C3H6)
  • Метанол (CH3OH)
  • Этанол (C2H5OH)
  • Гептан (C7H16)
  • Этилен (C2H4)
  • Оксид этилена (C2H4O)
  • Бензол (C6H6)
  • Диоксид углерода (CO2) (только ДГС ЭРИС-210 IR)
  • Водород (H2) (только ДГС ЭРИС-210 CT)
  • Амилен (изомеры)
  • Ацетилен
  • Ацетон
  • Ацетальдегид
  • Топливо дизельное по ГОСТ 305-2013
  • Уайт-спирит по ГОСТ 3134-78
  • Топливо для реактивных двигателей по ГОСТ 10227-86
  • Бензин автомобильный
  • Бензин авиационный по ГОСТ 1012-2013
  • Газовый конденсат
  • Бензин неэтилированный по ГОСТ Р 51866-2002
  • Керосин по ТУ 38.71-5810-90
  • Бутадиен -1,3
  • Бутилен (изомеры)
  • Бутиловый спирт, бутанол
  • Газы углеводородные сжиженные
  • Дивинил
  • Диоксан
  • Диэтиловый эфир
  • Изобутиловый спирт, изобутанол
  • Изобутилен
  • Изопропиловый спирт, изопропанол
  • Изопрен
  • Метанол
  • Метилэтилкентон, этилметилкетон
  • Окись пропилена
  • Окись этилена
  • Уксусная кислота
  • Формальдегид
ДГС ЭРИС-210 EC:
  • Сероводород (Н2S)
  • Оксид этилена (C2H4O)
  • Гидразин (N2H4)
  • Хлороводород (HCL)
  • Фтористый водород (HF)
  • Озон (O3)
  • Силан (SiH4)
  • Оксид азота (NO)
  • Диоксид азота (NO2)
  • Аммиак (NH3)
  • Цианистый водород (HCN)
  • Монооксид углерода (CO)
  • Хлор (Cl2)
  • Диоксид серы (SO2)
  • Кислород (О2)

ДГС ЭРИС-210 FR:

  • 1,1,1,2-тетрафторэтан (R134) (C2H2F4)
  • Пентафторэтан (R125) (C2HF5)
  • Хлордифторметан (R22) CHCIF2
  • 1,2,2-трихлортрифторэтан (R12) (C2Cl2F2)
  • 1,1,1,2,3,3,3-гептафторпропан (R227) C3HF7

* - Межповерочный интервал 3 года и гарантия 3 года применимы только к модификациям с инфракрасными сенсорами (IR)
