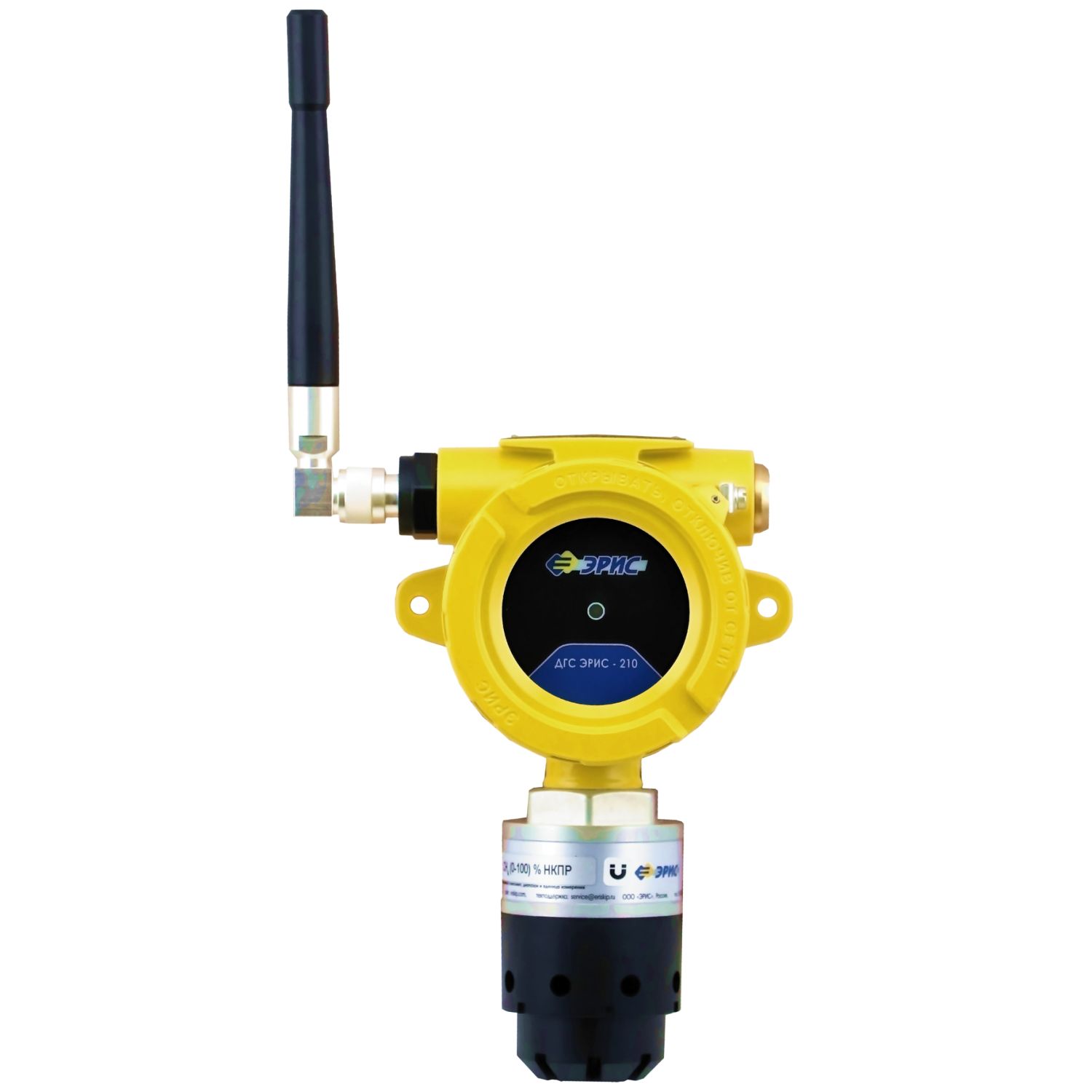

ДГС ЭРИС-210-RF беспроводной газоанализатор

наведите указатель мыши на изображение, чтобы увеличить масштаб

Уважаемые клиенты!

Информируем Вас о том, что в конструкцию газоанализатора были внесены изменения.
Взаимозаменяемость применяемых сенсоров и электронных компонентов с газоанализаторами, выпущенными ранее ограничена.
Во избежание повреждения газоанализатора категорически запрещается:
1) Подключать к газоанализатору электронный модуль от другого газоанализатора (заводской номер электронного модуля и газоанализатора должны соответствовать друг другу);
2) Подключать к газоанализатору сенсор от другого газоанализатора;
3) Подключать к газоанализатору светозвуковой оповещатель (СЗО) от другого газоанализатора.
При заказе ЗИП требуется указывать заводской номер прибора, для исключения поставки несоответствующего ЗИП и выхода газоанализатора из строя.

Датчик-газоанализатор беспроводной модели ДГС ЭРИС-210 RF предназначен для измерения довзрывных концентраций:

  • горючих газов (ГОСТ Р 52136-2003)
  • углеводородов
  • паров нефтепродуктов (бензин, диз. топливо)
  • газового конденсата

на объектах первой и второй зоны опасности. Незаменим при проведении оперативных ремонтных работ в местах отсутствия инженерных сетей. Обеспечивает автоматическую передачу данных по беспроводным линиям связи на АРМ через стационарные точки доступа до 1 км. Интеллекуальная технология быстрой замены сенсора обеспечивает простоту обслуживания.

Преимущества ДГС ЭРИС-210 RF:

  • Беспроводная технология
  • Легкость монтажа и удобство применения
  • Калибровка и поверка по месту эксплуатации
  • SMART-сенсор
  • Срок службы батарейного модуля - до 2 лет
  • Легкая замена батареи в случае необходимости
  • Чувствительность к низким концентрациям газа
  • Стабильность показаний
  • Устойчивость к воздействию окружающей среды, защита от отравления
  • Бесплатное ПО для настройки работы
  • Яркая светодиодная индикация

Возможные дополнительные опции ДГС ЭРИС-210 RF:

  • Солнечная взрывозащищенная батарея
  • Bluetooth (беспроводная настройка прибора)

Возможна интеграция датчика в беспроводную систему "ЭРИС БСК серии 400

Основные технические характеристики:

Модификации корпуса
  • Алюминий, окрашенный яркой эпоксидной краской
  • Сталь марки AISI 316L аналог 03Х16Н15М3
Выходные сигналы
  • Аналоговый 4-20 мА
Питание
  • Литиевая батарея
Вид взрывозащиты 1 Ex d [ia] IIC T6 X
Протоколы
  • ModBus RTU*
  • LoRa WAN / E-WIRE
  • Bluetooth*
Настройка
  • С помощью магнитного ключа
  • С помощью RS-485 (ModBus RTU*)
  • С помощью Bluetooth*

Защита от пыли и влаги
не менее IP67 (ГОСТ 14254)
Средний срок службы, не менее
12 лет
Диапазон температуры окружающей и анализируемой сред, град.С от минус 55 до плюс 65 градусов С
Относительная влажность, не более 98%
Диапазон атмосферного давления, кПа от 84 до 106,7
Межповерочный интервал ДГС ЭРИС-210 IR-RF: 3 года
ДГС ЭРИС-210 EC-RF: 1 год
Гарантийный срок 1 год
Основной комплект поставки
  • Газоанализатор ДГС ЭРИС-210 RF
  • Магнитный ключ
  • Паспорт
  • Методика поверки
  • Руководство по эксплуатации
Дополнительное оборудование по заказу
  • Калибровочная насадка
  • Комплект для монтажа на трубу
  • Комплект для монтажа на трубопровод
  • Кабельный ввод
  • Защитная насадка от насекомых
  • Запасной модуль автономного питания (батарея)
Перечень определяемых газов ДГС ЭРИС-210 IR-RF (с инфракрасным оптическим сенсором)
  • Пары нефти и нефтепродуктов
  • Уксусная кислота (CH3COOH)
  • Метан (CH4)
  • Этан (C2H6)
  • Пропан (C3H8)
  • Бутан (C4H10)
  • Изобутан (и-C4H10)
  • Пентан (C5H12)
  • Циклопентан (C5H10)
  • Гексан (C6H14)
  • Циклогексан (C6H12)
  • Пропен (Пропилен) (C3H6)
  • Метанол (CH3OH)
  • Этанол (C2H5OH)
  • Гептан (C7H16)
  • Этилен (C2H4)
  • Оксид этилена (C2H4O)
  • Бензол (C6H6)
  • Диоксид углерода (CO2) (только ДГС ЭРИС-210IR)
  • Водород (H2) (только ДГС ЭРИС-210CT)
  • Амилен (изомеры)
  • Ацетилен
  • Ацетон
  • Ацетальдегид
  • Топливо дизельное по ГОСТ 305-2013
  • Уайт-спирит по ГОСТ 3134-78
  • Топливо для реактивных двигателей по ГОСТ 10227-86
  • Бензин автомобильный
  • Бензин авиационный по ГОСТ 1012-2013
  • Газовый конденсат
  • Бензин неэтилированный по ГОСТ Р 51866-2002
  • Керосин по ТУ 38.71-5810-90
  • Бутадиен -1,3
  • Бутилен (изомеры)
  • Бутиловый спирт, бутанол
  • Газы углеводородные сжиженные
  • Дивинил
  • Диоксан
  • Диэтиловый эфир
  • Изобутиловый спирт, изобутанол
  • Изобутилен
  • Изопропиловый спирт, изопропанол
  • Изопрен
  • Метанол
  • Метилэтилкентон, этилметилкетон
  • Окись пропилена
  • Окись этилена
  • Уксусная кислота
  • Формальдегид
ДГС ЭРИС-210 EC-RF (с электрохимическим сенсором)
  • Сероводород (Н2S)
  • Оксид этилена (C2H4O)
  • Гидразин (N2H4)
  • Хлороводород (HCL)
  • Фтористый водород (HF)
  • Озон (O3)
  • Силан (SiH4)
  • Оксид азота (NO)
  • Диоксид азота (NO2)
  • Аммиак (NH3)
  • Цианистый водород (HCN)
  • Монооксид углерода (CO)
  • Хлор (Cl2)
  • Диоксид серы (SO2)
  • Кислород (О2)

Датчик-газоанализатор ДГС ЭРИС-210-RF имеет модуль беспроводной передачи данных для организации беспроводной сети.

В сетях на частоте 868 МГц могут быть установлены Ретранслятор и Модем.
Ретранслятор служит для сбора и передачи данных от газоанализаторов.
Модем служит для приема данных от беспроводных газоанализаторов напрямую или через Ретранслятор, и передачи данных на контроллер.

Также датчик-газоанализатор ДГС ЭРИС-210-RF с беспроводной передачей данных может иметь опцию питания от встроенной батареи. Это позволяет устанавливать ДГС ЭРИС-210-RF на объекте без необходимости прокладки кабельных трасс.
