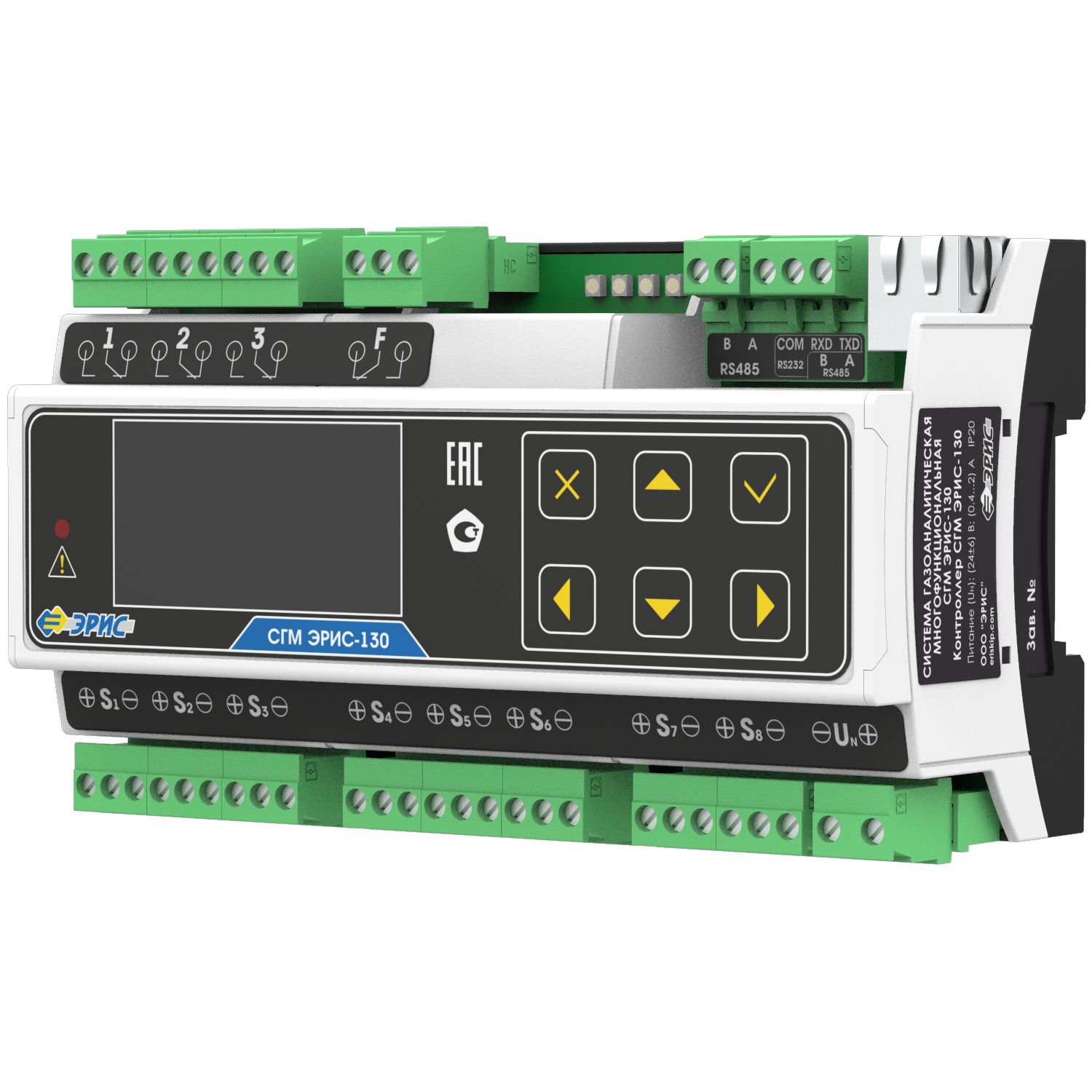

СГМ ЭРИС-130 многоканальный контроллер

наведите указатель мыши на изображение, чтобы увеличить масштаб

Система газоаналитическая многофункциональная СГМ ЭРИС-130 – многоканальный контроллер, способен принимать сигналы от газоанализаторов токсичных, горючих газов и кислорода. Благодаря имеющимся аналоговым и цифровым выходам СГМ ЭРИС-130 соответствует современным промышленным стандартам протоколов. Контроллер может использоваться как самостоятельное решение сбора данных с газоанализаторов, так и в качестве интегрированного в общее ядро системы газообнаружения.

Контроллер СГМ ЭРИС-130 обладает непревзойденной универсальностью, сертифицирован с газоанализаторами производства ЭРИС, а так же ряда импортных и отечественных газоанализаторов. Полностью конфигурируемая система СГМ ЭРИС-130 позволяет подключить от 1 до 40 газоанализаторов. Встроенное программное обеспечение разработано специально для решения задач измерения определяемых компонентов.

Для удобства эксплуатации контроллера данные о концентрации определяемых компонентов и месте установки газоанализаторов отображаются на компактном OLED-дисплее. Настройка и конфигурирование системы осуществляется с самого контроллера, используя клавиатуру. Оптимизация контроля показаний газоанализаторов достигается реализацией функции группировки больших систем на подсистемы.

Технические характеристики:

Программное обеспечениеВстроенное ПО с функциями настройки, диагностики неисправностей и защиты
Диапазон входного напряжения питанияот 18 до 36 В постоянного тока
(номинальное значение: 24 В постоянного тока)
Тип входного сигнала (подключение датчиков)Два варианта исполнения по типу входного сигнала:
  • МВТ - 4-20 мА (от 1 до 8 датчиков)
  • цифровой интерфейс RS-232/485 Modbus (от 1 до 32 датчиков)

Поддерживается одновременное использование MBT и RS-232/485,
соответственно, одновременно можно подключить до 40 датчиков.

Организация питанияКлеммное соединение
Аналоговый выходной сигналотсутствует
Цифровой выходной сигналRS-232/485 Modbus
Релейные (дискретные) выходы4 реле (220В, 10А): Порог 1, Порог 2, Порог 3, Авария
ИндикацияOLED-дисплей, светодиодная и звуковая индикация
Квитирование звукового сигналаЕсть
Корпускорпус с креплением на DIN-рейку
Архивирование событийЕсть
Условия окружающего воздуха
  • Температура, град.: от -10 до +50
  • Влажность: до 95% без конденсации
Срок службы10 лет
Межповерочный интервал1 год
Комплектность
  1. Система газоаналитическая многофункциональная
    (согласно паспорту) - 1 шт.
  2. Паспорт - 1шт.
  3. Руководство по эксплуатации - 1 шт.
  4. Эксплуатационная документация - согласно комплекту
