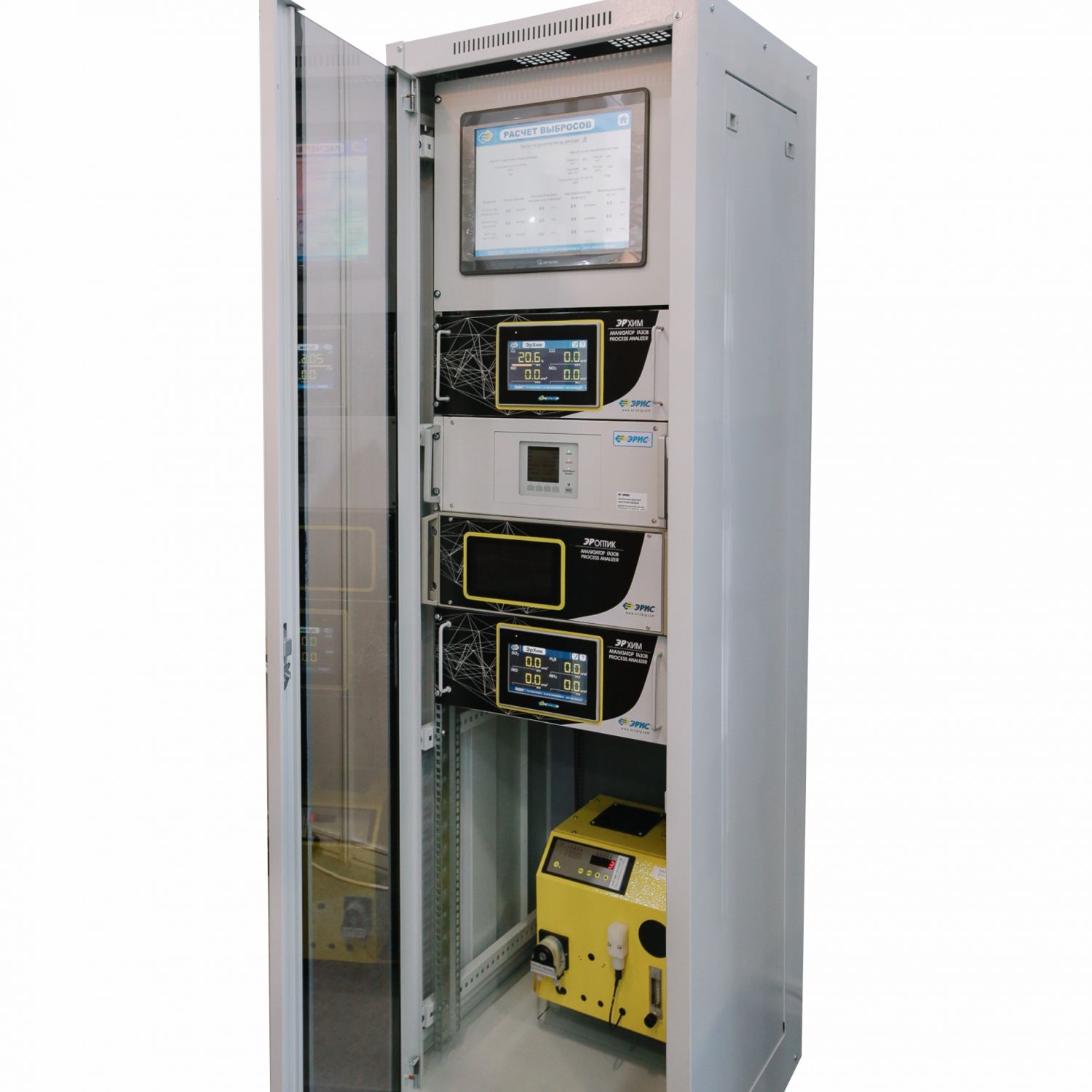

ЭРИС СМВ серии 400 система мониторинга выбросов

Автоматизированная измерительная система (АИС) мониторинга выбросов ЭРИС СМВ серии 400 создана в рамках исполнения Федерального закона от 21.07.2014 № 219-ФЗ "О внесении изменений в Федеральный закон "Об охране окружающей среды" и отдельные законодательные акты Российской Федерации», подписанного Президентом РФ В.В.Путиным 21 июля 2014 года в рамках национального проекта "Экология"

ЭРИС СМВ серии 400 предназначается для автоматического непрерывного измерения массовой концентрации и учета данных[1]:

1. Валовых выбросов загрязняющих веществ: диоксида серы, оксида углерода, оксида и диоксида азота, сероводорода, фтористого водорода, хлористого водорода, аммиака, а также взвешенных веществ (указаны вещества согласно Постановлению Правительства РФ №262 от 13.03.2019г., дополнительно могут проводиться измерения других веществ в зависимости от требований заказчика или изменений действующего законодательства)

2. Объемной доли кислорода, паров воды

3. Параметры отходящих газов: скорости потока, объемного расхода, температуры и давления

[1]Расчет валового выброса загрязняющих веществ производится с установленной погрешностью

Основные элементы

• Зонд пробоотборный
• Линия транспортировки пробы
• Расходомер
• Датчик давления и температуры
• Пылемер (при необходимости)
• Бокс-павильон
• Газоанализаторы

Системы комплектации бокс-павильона

• Пробоотбора с пробоотборным насосом
• Обратной продувки (очистки зонда и линии)
• Обогрева и кондиционирования
• Взрывозащиты “Exp”
• Калибровки анализаторов (ручная/ автоматическая)
• Контроля расхода и наличия капельной влаги в пробе
• Газоанализаторов и контроллерного оборудования
• Подготовки пробы (очистка от механических примесей)
• Охладитель/ осушитель пробы с автоматическим отводом конденсата
• Автоматизированное рабочее место оператора (АРМ) (встроенное/ выносное)
• Пожарообнаружения (при необходимости)
• Контроля несанкционированного доступа

Функции автоматизированной системы мониторинга

• Измерение мгновенных концентраций горючих газов, токсичных газов и кислорода, пыли
• Измерение скорости потока и расхода, давления и температуры газовой среды
• Приведение значений к условиям “сухого газа”, к нормальным условиям для дымового газа
• Измерение влагосодержания измеряемой среды
• Расчет валового выброса загрязняющих веществ (г/с; т/год), усреднение значения массового выброса ЗВ, за установленные интервалы времени
• Формирование сигналов для управления и регулирования эксплуатационно-технологического оборудования
• Хранение измеренных значений и сервисных данных
• Формирование отчетов и их передача в соответствующие службы

Методы измерения концентраций газов

• Электрохимический
• Парамагнитный (оксид циркония (О₂)
• Оптические методы: инфракрасный (IR) и/ или ультрафиолетовый (UV)
• Полупроводниковый
• По теплопроводности
• “ЭР-ХИМ”
• “ЭР-ОПТИК”

Методы построения систем

• “Горячий-влажный”: экстрактивный, без охлаждения и осушки пробы
• “Холодный-сухой”: экстрактивный, с охлаждением и осушкой пробы
• Неэкстрактивный: измерения в дымовой трубе
• Неэкстрактивный: оптоволоконная абсорбция. Излучатель и приемник расположены на трубе, измерительный фотомер на отметке 0,00

Преимущества ЭРИС СМВ серии 400

1.Система ЭРИС СМВ серии 400 производит сбор и обработку, визуализацию и хранение данных; представление полученных результатов в различных форматах; составление отчетов; передачу данных на внешний удаленный компьютер (сервер)

2.Каждая система проектируется индивидуально согласно требованиям заказчика и характеристикам источника выбросов (измеряемые вещества и их диапазоны, параметры отходящих газов, условия эксплуатации и т.д.)

3.Комплексная поставка оборудования и услуг в рамках реализации системы мониторинга выбросов: начиная с обследования и экспертизы источника выбросов и заканчивая вводом в эксплуатацию системы с последующим периодическим обслуживанием

4.Сотрудничество с ведущими научно-исследовательскими институтами (НИИ) при создании системы и построении алгоритмов ее работы

5.Применение современных технических решений для возможности реализации системы в различных конфигурациях учитывающих требования конкретного источника выбросов: автоматическая калибровка без остановки технологического процесса и полностью автоматизированная работа комплекса в течение всего межповерочного интервала

• Расчет валовых выбросов в зависимости от измеренных концентраций и измеренного расхода с приведением к нормальным условиям и за вычетом водяных паров
• Наличие модификаций системы для использования во взрывоопасных зонах

6.Расчетный срок эксплуатации системы: 15 - 20 лет

Технические характеристики

Проектирование и производство дополнительных комплектующих и изменение стандартной комплектации возможно по индивидуальным проектам заказчиков.
