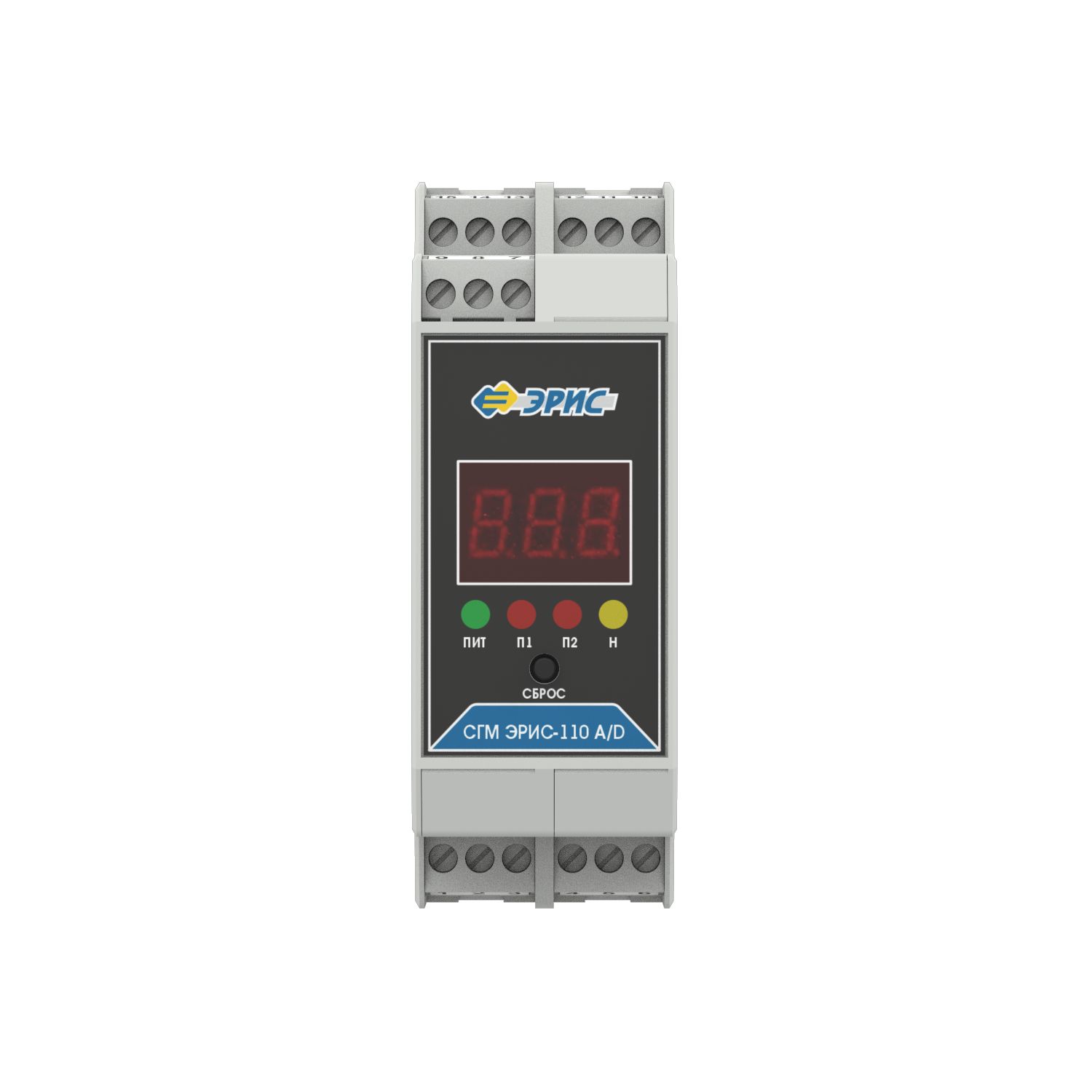

СГМ ЭРИС-110 DIN

наведите указатель мыши на изображение, чтобы увеличить масштаб

Контроллеры СГМ ЭРИС-110 обладают непревзойденной универсальностью, сертифицированы с газоанализаторами производства ЭРИС, а так же рядом импортных и отечественных производителей.

Полностью конфигурируемая система СГМ ЭРИС-110 позволяет подключить от 1 до 256 газоанализаторов. Встроенное программное обеспечение разработано специально для решения задач измерения определяемых компонентов. Для удобства эксплуатации контроллеров данные о концентрации определяемых компонентов и месте установки детекторов газа отображаются на компактном ЖК-дисплее модуля архивирования и программирования (МАП).

Настройку системы можно проводить как с самого МАП, используя клавиатуру конфигурирования, так и при подключении к персональному компьютеру. Оптимизация контроля показаний газоанализаторов достигается реализацией функции группировки больших систем на подсистемы.

Уникальный принцип построения системы СГМ ЭРИС-110 позволяет увеличивать или уменьшать количество каналов в любое время, так как каждый канал сертифицирован отдельно.

Преимущества СГМ ЭРИС-110:

  • Наличие синхронных выходных сигналов 4-20мА, Modbus
  • Возможность установки контроллеров из состава СГМ-110 в телекоммуникационные шкафы и монтаж на DIN-рейку
  • Наличие архива текущих показаний и внештатных ситуаций (при использовании МАП)
  • Настройка контроллеров через цифровой выходной сигнал
  • Возможность организации подключения контроллеров по шлейфу (сигнала и питания)

Технические характеристики СГМ ЭРИС-110 (корпус с креплением на DIN - рейку):

Программное обеспечение Наличие ПО для подключения к компьютеру
с возможностью групповой записи настроек
для нескольких контроллеров
Диапазон входного напряжения питания от 18 до 36В постоянного тока
(номинальное значение: 24В постоянного тока)
Тип входного сигнала (подключение датчиков) Два варианта исполнения по типу входного сигнала:
  • МВТ - 4-20 мА;
  • МВП - мВ, мостовая схема (потенциальный)
Организация питания и цифрового интерфейса RS485по шине на DIN-рейке
Аналоговый выходной сигнал 4-20 мА
Цифровой выходной сигнал Интерфейс RS-485 (Modbus) для подключения к ПК или МАП
Релейные (дискретные) выходы 3 реле (220В, 10А): Порог 1, Порог 2, Авария
Индикация LED-дисплей, светодиодная и звуковая индикация
Квитирование звукового сигнала Есть
Корпускорпус с креплением на DIN-рейку
Архивирование событий с помощью Модуля архивирования и программирования (МАП)
Условия окружающего воздуха
  • Температура, град.: от -10 до +50
  • Влажность: до 95% без конденсации
Срок службы
10 лет
Межповерочный интервал 1 год
Комплектность
  1. Система газоаналитическая многофункциональная
    (согласно паспорту) - 1 шт.
  2. Паспорт - 1шт.
  3. Руководство по эксплуатации - 1 шт.
  4. Эксплуатационная документация - согласно комплекту
  5. Компьютерная программа - 1 шт.
