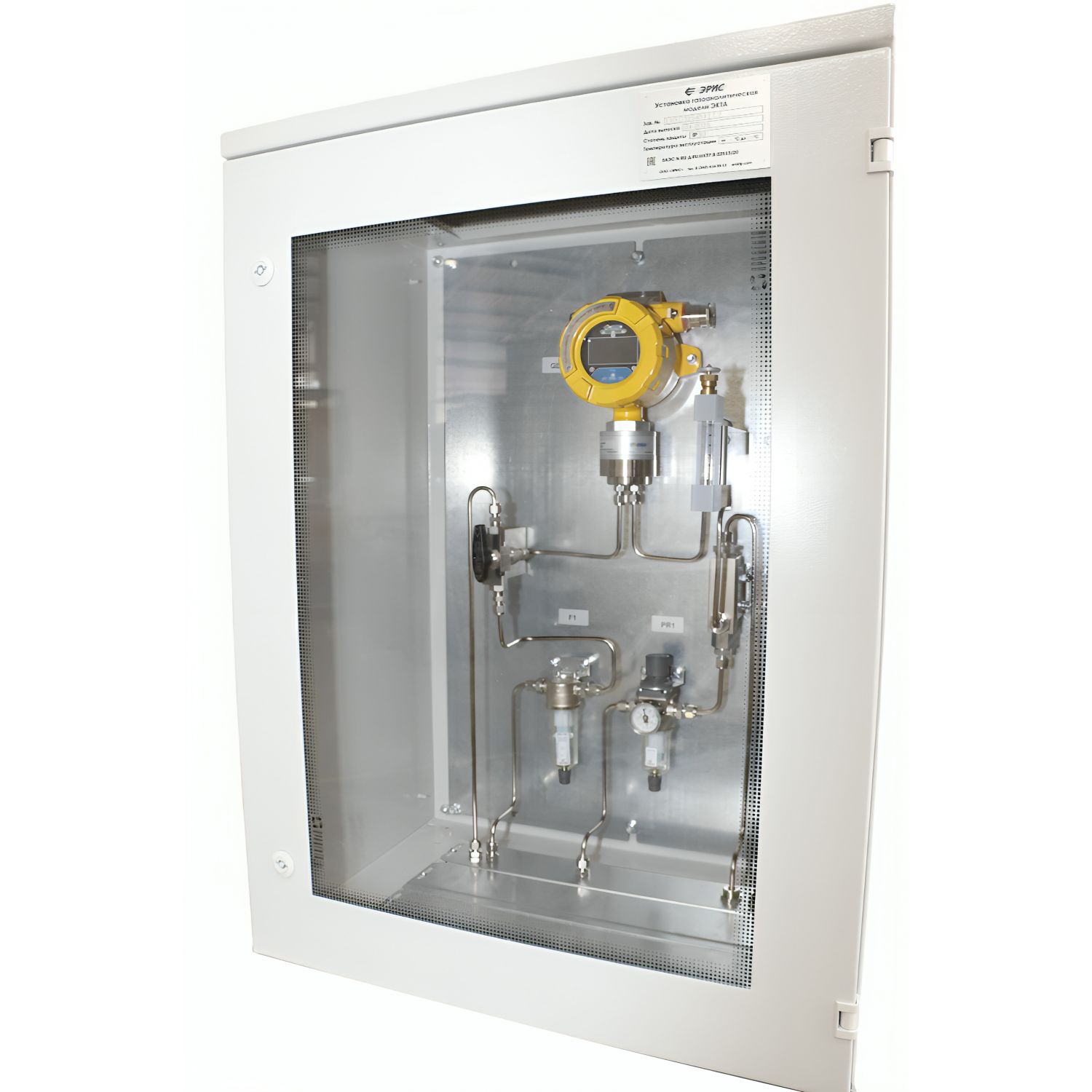

ЭКТА автоматическая стационарная система газового анализа

наведите указатель мыши на изображение, чтобы увеличить масштаб

ЭКТА является автоматической стационарной системой непрерывного действия и выполняет следующие функции (в зависимости от исполнения и наличия дополнительных комплектующих):

непрерывное измерение концентрации взрывоопасных газов и паров в технологических газовых средах;
непрерывное измерение концентрации вредных веществ и летучих органических соединений (ЛОС) в технологических газовых средах;
непрерывное измерение концентрации кислорода, в том числе низких концентраций, в технологических газовых средах;
выдачу сигналов при достижении предельно допускаемых значений концентраций горючих газов и паров;
выдачу сигналов при достижении предельно допускаемых значений концентраций вредных токсичных веществ и кислорода;
управление (включено/выключено) исполнительными устройствами, технологическим оборудованием объекта контроля;
оповещение персонала об аварийной ситуации;
хранение информации о концентрации измеряемых компонентов, её обработку и отображение;
передачу информации на ПК и контроллеры верхнего уровня.

Наименование параметра	Значение
Перечень контролируемых газов, паров, ЛОС	Кислород (О2) Горючие газы и пары: Метан (CH4) Этан (C2H6) Пропан (C3H8) Бутан (C4H10) Изобутан (и-C4H10) Пентан (C5H12) Циклопентан (C5H10) Гексан (C6H14) Циклогексан (C6H12) Пропен (Пропилен) (C3H6) Метанол (CH3OH) Этанол (C2H5OH) Гептан (C7H16) Этилен (C2H4) Оксид этилена (C2H4O) Бензол (C6H6) Водород (H2) Амилены Ацетилен Ацетон, диметилкетон Ацетальдегид Бензины Бензин экстракционный марки (гексановая фракция) Бутадиен -1,3 Бутилены Бутиловый спирт, бутанол Водяной газ Газ коксовых печей Газ природный топливный сжатый Газы углеводородные сжиженные Газ пиролиза керосина Газ пиролиза этана Газ каталитического крекинга Дивинил Диоксан, диэтилен-диоксан Диэтиловый эфир, этиловый эфир Двойной водяной газ Изобутиловый спирт, изобутанол Изобутилен Изопропиловый спирт,изопропанол Изопентан Изопрен Метиловый спирт акриловой кислоты Метиловый спирт, метанол, карбинол, древесный спирт Метилэтилкентон, этилметилкетон Окись пропилена Окись углерода, угарный газ Окись этилена Пропиловый спирт Попутный нефтяной газ Сумма углеводородов Уксусная кислота Формальдегид Пары нефти (смесь газов и паров бутана, гексана, метана, пентана, пропана, этана) Этиловый спирт Токсичные газы: Диоксид углерода (CO2) Сероводород (Н2S) Оксид этилена (C2H4O) Гидразин (N2H4) Хлороводород (HCL) Фтористый водород (HF) Озон (O3) Силан (SiH4) Оксид азота (NO) Диоксид азота (NO2) Аммиак (NH3) Цианистый водород (HCN) Монооксид углерода (CO) Хлор (Cl2) Диоксид серы (SO2) Летучие органические соединения: Винилхлорид (C2H3Cl) Бензол (C6H6) Этилбензол(C8H10) Стирол (C₈H₈) Н-Пропилацетат (C₅H₁₀O₂) Эпихлоргидрин (C₃H₅СlO) N-диметилацетамид (C₄H₉NO) Хлористый бензил (C₇H₇Сl) Фурфуриловый спирт (C₅H₆O₂) Этанол (C₂H₅OH) 2-аминоэтанол (C₂H₇NO) Пропанол (C₃H₇OH) Уксусная кислота (C₂H₄O₂) Изобутилен (i-C₄H₈) Акриловая кислота С₂H₃COOH Бутилакрилат C₇H₁₂O₂ N-бутанол C₄H₉OH Диэтиламин C₄H₁₁N Метанол CH₃OH Моноэтиленгликоль C₂H₆O₂ Этилхлорформиат C₃H₅CIO₂ Толуол C₇H₈ Фенол C₆H₅OH Серная кислота H₂SO₄ Ксилол (СН₃)₂С₆Н₄ Триэтиламин (C₂H₅)₃N 2-Этилгексиламин C₁₆H₃₅N Гексафторид серы SF₆ Диэтаноламин C₄H₁₁NO₂ Оксид этилена C₂H₄O Арсин AsH₃ Фосфин PH₃ Диоксид хлора CIO₂
Максимальное давление измеряемой среды	до 16МПа
Расход газа для анализа:	не более 5 дм3/мин
Монтаж	В помещении или на открытых площадках (в том числе и во взрывоопасных зонах)
Подключение к процессу	Определяется проектом
Напряжение питания, потребляемая мощность, не более	~220В, 2500 Вт
Масса СПГ, не более	250кг
Габаритные размеры, не более	2500х1000х800
Конструктивное исполнение	Теплоизолированный или обогреваемый шкаф На щите (допускается при установке в помещениях)
Условия эксплуатации:
Температура окружающей среды	от -60°С до +50 °С
Относительная влажность воздуха	до 98 % при температуре +35 °С и более низких без конденсации влаги (без прямого попадания атмосферных осадков)
Средний срок службы	12 лет

Конструкция предусматривает установку следующих функциональных блоков (в зависимости от технического задания):

Блок транспортировки пробы.
Служит для транспортировки пробы до анализатора (ДГС) в неизменном количественном и качественном состоянии.
Блок редуцирования пробы.
Служит для снижения давления пробы до значения, требуемого для проведения измерений.
Блок фильтрации пробы.
Служит для очистки пробы от механических и аэрозольных включений. В отдельных случаях могут применяться абсорбционные фильтры для удаления коррозионных веществ или веществ мешающих анализу.
Блок охлаждения пробы.
Служит для охлаждения горячей пробы до температуры, требуемой для проведения измерений, и отвода сконденсировавшейся влаги.
Блок климатической установки (для исполнения в шкафу)
Служит для нагрева или охлаждения воздуха внутри шкафа. Поддерживает температуру внутри шкафа на уровне +10...+20С (при температуре окружающего воздуха от -60 до +50С).
Блок защиты газоанализатора.
Служит для предотвращения подачи пробы на анализ под высоким избыточным давлением и/или с высокой температурой.
Газоанализатор ДГС Эрис серии 200.
Служит для измерения концентрации веществ в пробе.
Блок сброса пробы после анализа.
Служит для отвода (в окружающую атмосферу / на свечу / возврат в процесс) пробы после анализа.
Блок контроля наличия потока пробы.
Служит для предотвращения неверных измерений в случае отсутствия потока пробы.
Блок электрических подключений.
Служит для электрического подключения оборудования.

Область применения (краткий перечень):

Станции разделения воздуха. Контроль содержания кислорода в инертных средах.
Пропаривание аппаратов и емкостей. Контроль концентрации кислорода (3-8%) в паровоздушной среде при дезактивации пирофорных отложений.
Всасывающие линии компрессоров, работающие под разряжением. Контроль за содержанием кислорода в горючем газе во всасывающих линиях; подача инертного газа в случае превышения концентрации.
Транспортирование и флегматизация твердых горючих материалов с использованием инертных газов. Контроль содержания кислорода.
Применение инертных газов для вытеснения горючих газов и паров.
Контроль содержания кислорода в колоннах, работающих под разряжением, в которых обращаются вещества, способные образовывать с кислородом воздуха взрывоопасные смеси.
